Nama : Dicky Renaldi
|
Static Routing Dengan 4 Buah Router Mikrotik Dengan GNS3
|
Tanggal : 4 November 2014
|
Kelas : XII TKJ 2
|
SK/KD :
|
No. JobSheet : 6
|
|
I. TUJUAN
Mempelajari bagaimana cara Static Routing Dengan 4 Buah Mikrotik Dengan GNS3.
II. PENDAHULUAN
Assalamualaikum wr wb, disini saya akan menjelaskan bagaimana cara Static Routing Dengan 4 Buah Mikrotik Dengan GNS3.
III. ALAT DAN BAHAN
1.Laptop
2.Virtualbox
3.Iso Mikrotik 5.20
4.GNS3
IV. LANGKAH KERJA
1. Install GNS3nya terlebih dahulu
Root:~ # sudo dpkg -i gns3_0.7.4-1_all.deb
2. Lalu buka GNS3 dan klik Edit kemudian Preferences, lalu klik Refresh VM List dan isi dengan nama mik-1 dengan Number of NICs: 2 dan VM Listnya MIKROTIK 1.
Dan begitu juga untuk mikrotik yang kedua dan seterusnya.

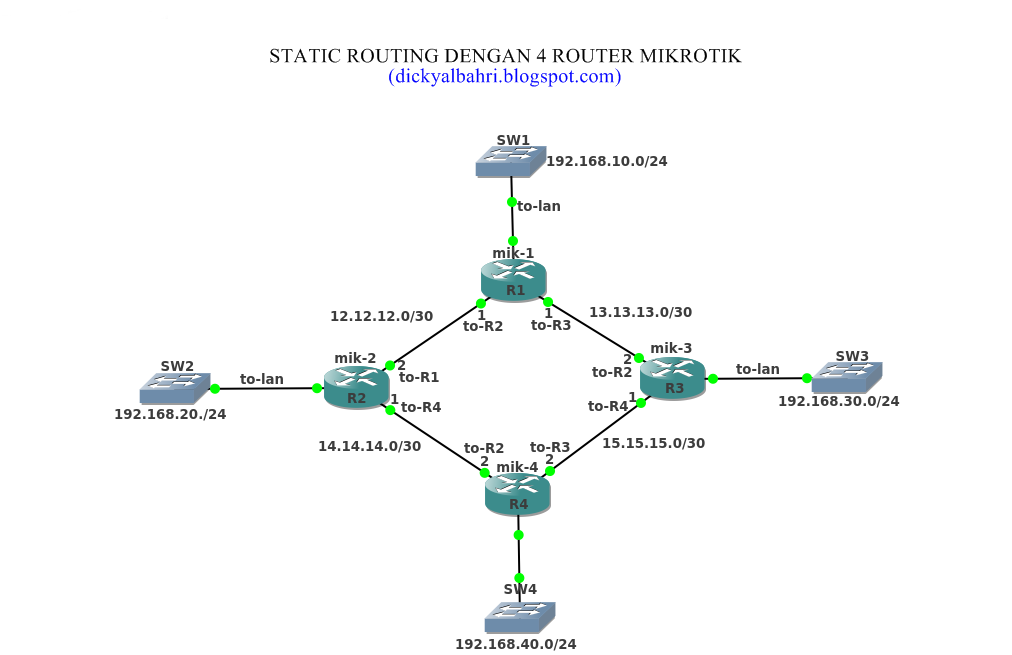

3. Setelah itu kita buat topologinya seperti gambar dibawah ini lalu kita klik Start yang berwarna hijau.
4. Maka 4 buat Mikrotik yang sudah kita buat akan otomatis "Start" sendiri.
5. Dan sekarang kita lanjut untuk mengkonfigurasi Mikrotiknya dari Mikrotik 1. Pertama kita beri nama Mikrotiknya.
[admin@mikrotik]> system identity set name=R1
6. Dan kemudian memberi nama interfacesnya.
[admin@R1]> interface set 0 name=to-lan
[admin@R1]> interface set 1 name=to-R2
[admin@R1]> interface set 2 name=to-R3
[admin@R1]> interface pr
7. Lalu memberikan IP pada setiap interface.
[admin@R1]> ip address add address=192.168.10.1/24 interface=to-lan
[admin@R1]> ip address add address=12.12.12.1/30 interface=to-R2
[admin@R1]> ip address add address=13.13.13.1/30 interface=to-R3
[admin@R1]> ip address pr
8. Menambahkan Routingnya.
[admin@R1]> ip route add dst-address=192.168.20.0/24 gateway=12.12.12.2
[admin@R1]> ip route add dst-address=14.14.14.0/30 gateway=12.12.12.2
[admin@R1]> ip route add dst-address=192.168.40.0/24 gateway=12.12.12.2
[admin@R1]> ip route add dst-address=192.168.30.0/24 gateway=13.13.13.2
[admin@R1]> ip route add dst-address=15.15.15.0/30 gateway=13.13.13.2
[admin@R1]> ip route add dst-address=192.168.40.0/24 gateway=13.13.13.2
[admin@R1]> ip route pr
9. Setelah itu kita lanjut ke MIKROTIK 2, dan langsung memberi nama Mikrotiknya.
[admin@mikrotik]> system identity set name=R2
10. Dan kemudian memberi nama interfacesnya.
[admin@R2]> interface set 0 name=to-lan
[admin@R2]> interface set 1 name=to-R1
[admin@R2]> interface set 2 name=to-R4
[admin@R2]> interface pr
11. Lalu memberikan IP pada setiap interface.
[admin@R2]> ip address add address=192.168.20.1/24 interface=to-lan
[admin@R2]> ip address add address=12.12.12.2/30 interface=to-R1
[admin@R2]> ip address add address=14.14.14.1/30 interface=to-R4
[admin@R2]> ip address pr
12. Menambahkan Routingnya.
[admin@R2]> ip route add dst-address=192.168.40.0/24 gateway=14.14.14.2
[admin@R2]> ip route add dst-address=15.15.15.0/30 gateway=14.14.14.2
[admin@R2]> ip route add dst-address=192.168.30.0/24 gateway=14.14.14.2
[admin@R2]> ip route add dst-address=192.168.10.0/24 gateway=12.12.12.1
[admin@R2]> ip route add dst-address=13.13.13.0/30 gateway=12.12.12.1
[admin@R2]> ip route add dst-address=192.168.30.0/24 gateway=12.12.12.1
[admin@R2]> ip route pr
13. Setelah itu kita lanjut ke MIKROTIK 3, dan langsung memberi nama Mikrotiknya.
[admin@mikrotik]> system identity set name=R3
14. Dan kemudian memberi nama interfacesnya.
[admin@R3]> interface set 0 name=to-lan
[admin@R3]> interface set 1 name=to-R4
[admin@R3]> interface set 2 name=to-R2
[admin@R3]> interface pr
15. Lalu memberikan IP pada setiap interface.
[admin@R3]> ip address add address=192.168.30.1/24 interface=to-lan
[admin@R3]> ip address add address=15.15.15.1/30 interface=to-R4
[admin@R3]> ip address add address=13.13.13.2/30 interface=to-R2
[admin@R3]> ip address pr
16. Menambahkan Routingnya.
ip route add dst-address=192.168.40.0/24 gateway=15.15.15.2
ip route add dst-address=14.14.14.0/30 gateway=15.15.15.2
ip route add dst-address=192.168.20.0/24 gateway=15.15.15.2
ip route add dst-address=192.168.10.0/24 gateway=13.13.13.1
ip route add dst-address=12.12.12.0/30 gateway=13.13.13.1
ip route add dst-address=192.168.20.0/24 gateway=13.13.13.1
ip route pr
17. Setelah itu kita lanjut ke MIKROTIK 4, dan langsung memberi nama Mikrotiknya.
[admin@mikrotik]> system identity set name=R4
18. Dan kemudian memberi nama interfacesnya.
[admin@R4]> interface set 0 name=to-lan
[admin@R4]> interface set 1 name=to-R3
[admin@R4]> interface set 2 name=to-R2
[admin@R4]> interface pr
19. Lalu memberikan IP pada setiap interface.
[admin@R4]> ip address add address=192.168.40.1/24 interface=to-lan
[admin@R4]> ip address add address=15.15.15.2/30 interface=to-R3
[admin@R4]> ip address add address=14.14.14.2/30 interface=to-R2
[admin@R4]> ip address pr
20. Menambahkan Routingnya.
[admin@R4]> ip route add dst-address=192.168.30.0/24 gateway=15.15.15.1
[admin@R4]> ip route add dst-address=13.13.13.0/30 gateway=15.15.15.1
[admin@R4]> ip route add dst-address=192.168.10.0/24 gateway=15.15.15.1
[admin@R4]> ip route add dst-address=192.168.20.0/24 gateway=14.14.14.1
[admin@R4]> ip route add dst-address=12.12.12.0/30 gateway=14.14.14.1
[admin@R4]> ip route add dst-address=192.168.10.0/24 gateway=14.14.14.1
[admin@R4]> ip route pr
V. HASIL KERJA
Konfigurasi Static Routing Dengan 4 Buah Mikrotik Dengan GNS3 telah berhasil kita lakukan dan cara untuk mengeceknya adalah dengan Ping dari setiap Mikrotiknya untuk memastikan konfigurasi yang kita buat tadi berhasil.
Ping dari MIKROTIK 1:
[admin@R1]> ping 192.168.20.1
[admin@R1]> ping 192.168.30.1
[admin@R1]> ping 192.168.40.1
[admin@R1]> ping 14.14.14.1
[admin@R1]> ping 15.15.15.1
Ping dari MIKROTIK 2:
[admin@R2]> ping 192.168.10.1
[admin@R2]> ping 192.168.30.1
[admin@R2]> ping 192.168.40.1
[admin@R2]> ping 13.13.13.1
[admin@R2]> ping 15.15.15.1
Ping dari MIKROTIK 3:
[admin@R3]> ping 192.168.10.1
[admin@R3]> ping 192.168.20.1
[admin@R3]> ping 192.168.40.1
[admin@R3]> ping 12.12.12.1
[admin@R3]> ping 14.14.14.1
Ping dari MIKROTIK 4:
[admin@R4]> ping 192.168.10.1
[admin@R4]> ping 192.168.20.1
[admin@R4]> ping 192.168.30.1
[admin@R4]> ping 12.12.12.1
[admin@R4]> ping 13.13.13.1
VI. KESIMPULAN
Semoga langkah-langkah Static Routing Dengan 4 Buah Mikrotik Dengan GNS3 yang saya buat dapat dimengerti dan bermanfaat.Dan juga perhatikan konfigurasi yang kita buat jangan sampai ada yang salah.
Wassalamu'alaikum wr.wb
