JOBSHEET 5 (Static Routing Dengan 4 Buah Router Mikrotik Dengan GNS3)

Nama : Dicky Renaldi	Static Routing Dengan 4 Buah Router Mikrotik Dengan GNS3	Tanggal : 28 Oktober 2014
Kelas : XII TKJ 2		SK/KD :
No. JobSheet : 5		Guru Produktif : Bang Maman

I.TUJUAN

  Mempelajari bagaimana cara Static Routing Dengan 4 Buah Mikrotik Dengan GNS3.

II. PENDAHULUAN

Assalamualaikum wr wb, disini saya akan menjelaskan bagaimana cara Static Routing Dengan 4 Buah Mikrotik Dengan GNS3.

III. ALAT DAN BAHAN

     1.Laptop

     2.Virtualbox

     3.Iso Mikrotik 5.20

     4.GNS3

IV.LANGKAH KERJA

   1. Install GNS3nya terlebih dahulu

      Root:~ # sudo dpkg -i gns3_0.7.4-1_all.deb

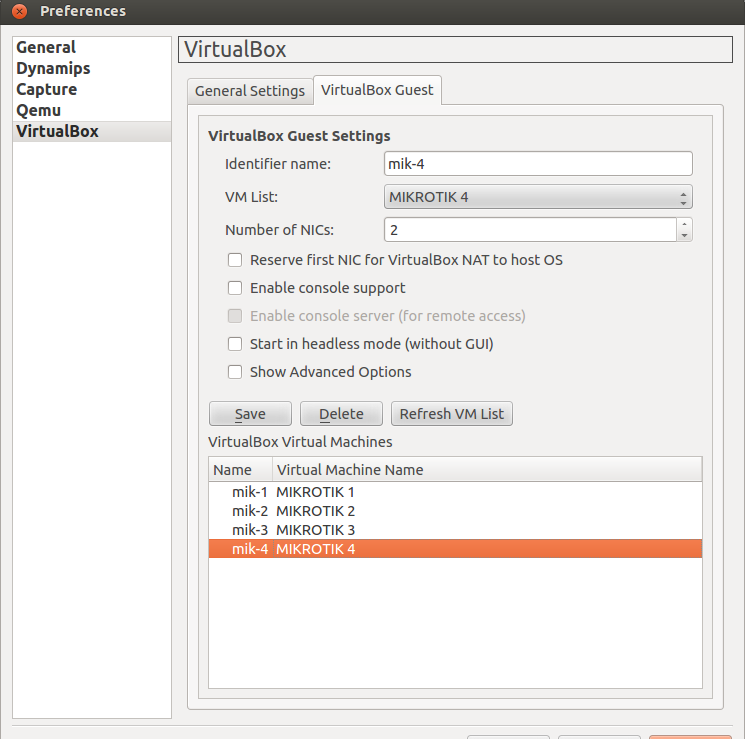

   2. Lalu buka GNS3 dan klik Edit kemudian Preferences, lalu klik Refresh VM List dan isi dengan nama mik-1 dengan Number of NICs: 2 dan VM Listnya MIKROTIK 1.

dan begitu juga untuk mikrotik yang kedua dan seterusnya.

   3.  Setelah itu kita buat topologinya seperti gambar dibawah ini lalu kita klik Start yang berwarna hijau.

   4. Maka 4 buat Mikrotik yang sudah kita buat akan otomatis "Start" sendiri.

  5. Dan sekarang kita lanjut untuk mengkonfigurasi Mikrotiknya dari Mikrotik 1. Pertama kita beri nama Mikrotiknya.

      [admin@mikrotik]> system identity set name=R1

   6. Dan kemudian memberi nama interfacesnya.

      [admin@R1]> interface set 0 name=to-lan
      [admin@R1]> interface set 1 name=to-R2
      [admin@R1]> interface pr

   7. Lalu memberikan IP pada setiap interface.

      [admin@R1]> ip address add address=192.168.10.1/24 interface=to-lan
      [admin@R1]> ip address add address=10.10.10.1/30 interface=to-R2
      [admin@R1]> ip address pr

   8. Menambahkan Routingnya.

      [admin@R1]> ip route add dst-address=192.168.20.0/24 gateway=10.10.10.2
      [admin@R1]> ip route add dst-address=20.20.20.0/30 gateway=10.10.10.2
      [admin@R1]> ip route add dst-address=192.168.30.0/24 gateway=10.10.10.2
      [admin@R1]> ip route add dst-address=30.30.30.0/30 gateway=10.10.10.2
      [admin@R1]> ip route add dst-address=192.168.40.0/24 gateway=10.10.10.2
      [admin@R1]> ip route pr

   9. Setelah itu kita lanjut ke MIKROTIK 2, dan langsung memberi nama Mikrotiknya.

      [admin@mikrotik]> system identity set name=R2

  10. Dan kemudian memberi nama interfacesnya.

      [admin@R2]> interface set 0 name=to-lan
      [admin@R2]> interface set 1 name=to-R1
      [admin@R2]> interface set 2 name=to-R3
      [admin@R2]> interface pr

  11. Lalu memberikan IP pada setiap interface.

      [admin@R2]> ip address add address=192.168.20.1/24 interface=to-lan
      [admin@R2]> ip address add address=10.10.10.2/30 interface=to-R1
      [admin@R2]> ip address add address=20.20.20.1/30 interface=to-R3
      [admin@R2]> ip address pr

  12. Menambahkan Routingnya.

      [admin@R2]> ip route add dst-address=192.168.10.0/24 gateway=10.10.10.1
      [admin@R2]> ip route add dst-address=192.168.30.0/24 gateway=20.20.20.2
      [admin@R2]> ip route add dst-address=30.30.30.0/30 gateway=20.20.20.2
      [admin@R2]> ip route add dst-address=192.168.40.0/24 gateway=20.20.20.2
      [admin@R2]> ip route pr

  13. Setelah itu kita lanjut ke MIKROTIK 3, dan langsung memberi nama Mikrotiknya.

      [admin@mikrotik]> system identity set name=R3

  14. Dan kemudian memberi nama interfacesnya.

      [admin@R3]> interface set 0 name=to-lan
      [admin@R3]> interface set 1 name=to-R4
      [admin@R3]> interface set 2 name=to-R2
      [admin@R3]> interface pr

  15. Lalu memberikan IP pada setiap interface.

      [admin@R3]> ip address add address=192.168.30.1/24 interface=to-lan
      [admin@R3]> ip address add address=30.30.30.1/30 interface=to-R4
      [admin@R3]> ip address add address=20.20.20.2/30 interface=to-R2
      [admin@R3]> ip address pr

  16. Menambahkan Routingnya.

      [admin@R3]> ip route add dst-address=192.168.20.0/24 gateway=20.20.20.1
      [admin@R3]> ip route add dst-address=10.10.10.0/30 gateway=20.20.20.1
      [admin@R3]> ip route add dst-address=192.168.10.0/24 gateway=20.20.20.1
      [admin@R3]> ip route add dst-address=192.168.40.0/24 gateway=30.30.30.2
      [admin@R3]> ip route pr

  17. Setelah itu kita lanjut ke MIKROTIK 4, dan langsung memberi nama Mikrotiknya.

      [admin@mikrotik]> system identity set name=R4

  18. Dan kemudian memberi nama interfacesnya.

      [admin@R4]> interface set 0 name=to-lan
      [admin@R4]> interface set 1 name=to-R3
      [admin@R4]> interface pr

  19. Lalu memberikan IP pada setiap interface.

      [admin@R4]> ip address add address=192.168.40.1/24 interface=to-lan
      [admin@R4]> ip address add address=30.30.30.2/30 interface=to-R3
      [admin@R4]> ip address pr

  20. Menambahkan Routingnya.

      [admin@R4]> ip route add dst-address=192.168.30.0/24 gateway=30.30.30.1
      [admin@R4]> ip route add dst-address=20.20.20.0/30 gateway=30.30.30.1
      [admin@R4]> ip route add dst-address=192.168.20.0/24 gateway=30.30.30.1
      [admin@R4]> ip route add dst-address=192.168.10.0/24 gateway=30.30.30.1
      [admin@R4]> ip route add dst-address=10.10.10.0/30 gateway=30.30.30.1
      [admin@R4]> ip route pr

V. HASIL KERJA

Konfigurasi Static Routing Dengan 4 Buah Mikrotik Dengan GNS3 telah berhasil kita lakukan dan cara untuk mengeceknya adalah dengan Ping melalui MIKROTIK 1 dan MIKROTIK 4.

   Ping dari MIKROTIK 1:

   [admin@R1]> ping 192.168.20.1
   [admin@R1]> ping 192.168.30.1
   [admin@R1]> ping 192.168.40.1

   Ping dari MIKROTIK 4:

   [admin@R4]> ping 192.168.10.1
   [admin@R4]> ping 192.168.20.1
   [admin@R4]> ping 10.10.10.1

VI. KESIMPULAN

Semoga langkah-langkah Static Routing Dengan 4 Buah Mikrotik Dengan GNS3 yang saya buat dapat dimengerti dan bermanfaat.Dan juga perhatikan konfigurasi yang kita buat jangan sampai ada yang salah.

    Wassalamu'alaikum wr.wb
